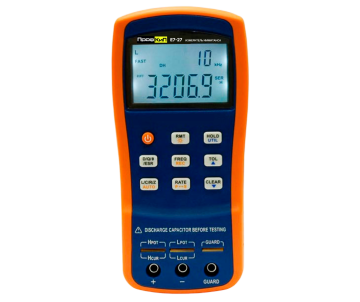

ПрофКиП Е7-27 измеритель иммитанса (RLC) портативный

ПрофКиП Е7-27 измеритель иммитанса (RLC) портативный
ПрофКиП Е7-27 измеритель иммитанса (RLC) портативный
ПрофКиП Е7-27 измеритель иммитанса (RLC) портативный
Артикул: ep-1920-28898
Гарантия: 12 мес.
Госреестр РФ: 94413-25
Поверка: включена в стоимость
Бренд: ПрофКИП
Цена:
102 000 Р
Доступен для заказа
Добавить к сравнению

Назначение измерителя иммитанса портативного ПрофКиП Е7-27

Измерители иммитанса портативные ПрофКиП Е7-27 предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига. В приборах применяется конструкция со сверхнизким энергопотреблением и методы поверхностного монтажа с высокой плотностью. Они могут одновременно отображать основные и вспомогательные параметры на ЖК-дисплее с подсветкой.





Особенности измерителя иммитанса портативного ПрофКиП Е7-27
• Максимальная частота тестового сигнала: 100 кГц
• Базовая погрешность: 0,25%
• Типичное сверхнизкое энергопотребление: 25 мА
• Интеллектуальная функция автоматического измерения иммитанса
• Скорость тестирования переменного тока до 4 измерений в секунду
• Зарядка аккумулятора при запуске и остановке
• Функция защиты тестовых выводов
• Хранение данных, запись максимальных/минимальных/средних значений
• Программное обеспечение
• Яркий двухцветный литой корпус
Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-27
Частота испытательного сигнала Верхний предел поддиапазона измерений Пределы допускаемой абсолютной погрешности измерений
100, 120 Гц 20 мФ ±(0,05·Сх+0,005) мФ
4 мФ ±(0,015·Сх+0,0003) мФ
400 мкФ ±(0,015·Сх+0,02) мкФ
40 мкФ ±(0,01·Сх+0,002) мкФ
4 мкФ ±(0,01·Сх+0,0002) мкФ
400 нФ ±(0,0025·Сх+0,02) нФ
40 нФ ±(0,0035·Сх+0,003) нФ
4 нФ ±(0,0125·Сх+0,0005) нФ
1 кГц 1000 мкФ ±(0,02·Сх+0,5) мкФ
400 мкФ ±(0,015·Сх+0,03) мкФ
40 мкФ ±(0,01·Сх+0,002) мкФ
4 мкФ ±(0,01·Сх+0,0002) мкФ
400 нФ ±(0,0025·Сх+0,02) нФ
40 нФ ±(0,0025·Сх+0,002) нФ
4 нФ ±(0,0035·Сх+0,0003) нФ
400 пФ ±(0,0125·Сх+0,05) пФ
10 кГц 100 мкФ ±(0,03·Сх+0,05) мкФ
40 мкФ ±(0,015·Сх+0,003) мкФ
4 мкФ ±(0,01·Сх+0,0002) мкФ
400 нФ ±(0,0025·Сх+0,02) нФ
40 нФ ±(0,0025·Сх+0,002) нФ
4 нФ ±(0,0025·Сх+0,0002) нФ
400 пФ ±(0,0035·Сх+0,03) пФ
40 пФ ±(0,0125·Сх+0,05) пФ
100 кГц 10 мкФ ±(0,06·Сх+0,020) мкФ
4 мкФ ±(0,025·Сх+0,0010) мкФ
400 нФ ±(0,008·Сх+0,05) нФ
40 нФ ±(0,005·Сх+0,002) нФ
4 нФ ±(0,005·Сх+0,0002) нФ
400 пФ ±(0,008·Сх+0,02) пФ
40 пФ ±(0,0120·Сх+0,005) пФ
4 пФ ±(0,03·Сх+0,0010) пФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-27
100, 120 Гц 1000 Гн ±(0,01·Lх+0,3) Гн
400 Гн ±(0,0035·Lх+0,02) Гн
40 Гн ±(0,0025·Lх+0,002) Гн
4 Гн ±(0,0025·Lх+0,0002) Гн
400 мГн ±(0,0025·Lх+0,02) мГн
40 мГн ±(0,0045·Lх+0,002) мГн
4 мГн ±(0,014·Lх+0,0005) мГн
1 кГц 100 Гн ±(0,01·Lх+0,03) Гн
40 Гн ±(0,0035·Lх+0,002) Гн
4 Гн ±(0,0025·Lх+0,0002) Гн
400 мГн ±(0,0025·Lх+0,02) мГн
40 мГн ±(0,0025·Lх+0,002) мГн
4 мГн ±(0,0045·Lх+0,0002) мГн
400 мкГн ±(0,014·Lх+0,5) мкГн
10 кГц 1000 мГн ±(0,008·Lх+0,3) мГн
400 мГн ±(0,0035·Lх+0,02) мГн
40 мГн ±(0,0025·Lх+0,002) мГн
4 мГн ±(0,003·Lх+0,0002) мГн
400 мкГн ±(0,0045·Lх+0,02) мкГн
40 мкГн ±(0,014·Lх+0,05) мкГн
100 кГц 100 мГн ±(0,012·Lх+0,05) мГн
40 мГн ±(0,008·Lх+0,002) мГн
4 мГн ±(0,005·Lх+0,0002) мГн
400 мкГн ±(0,005·Lх+0,02) мкГн
40 мкГн ±(0,008·Lх+0,005) мкГн
4 мкГн ±(0,025·Lх+0,010) мкГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-27
100, 120 Гц, 1 кГц,
10 кГц		 10 МОм ±(0,03·Rх+0,005) МОм
4 МОм ±(0,0125·Rх+0,0003) МОм
400 кОм ±(0,0035·Rх+0,02) кОм
40 кОм ±(0,0025·Rх+0,002) кОм
4 кОм ±(0,0025·Rх+0,0002) кОм
400 Ом ±(0,0025·Rх+0,02) Ом
40 Ом ±(0,0035·Rх+0,002) Ом
4 Ом ±(0,01·Rх+0,0003) Ом
0,4 Ом ±(0,03·Rх+0,0005) Ом
100 кГц 10 МОм ±(0,08·Rх+0,020) МОм
4 МОм ±(0,03·Rх+0,0010) МОм
400 кОм ±(0,012·Rх+0,05) кОм
40 кОм ±(0,008·Rх+0,002) кОм
4 кОм ±(0,005·Rх+0,0002) кОм
400 Ом ±(0,005·Rх+0,02) Ом
40 Ом ±(0,008·Rх+0,005) Ом
4 Ом ±(0,025·Rх+0,0010) Ом
0,4 Ом ±(0,06·Rх+0,0020) Ом
Rх – измеренное значение электрического сопротивления переменного тока



Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-27
Наименование характеристики Значение
Напряжение питания, В: 8,4
Нормальные условия измерений:
- температура окружающей среды, °С от +18 до +28
- относительная влажность, %, не более 75
Условия эксплуатации:
- температура окружающей среды, °С от 0 до +40
- относительная влажность при +40 °C, %, не более 76
Габаритные размеры (длина × ширина × высота), мм, не более: 190 × 90 × 41
Масса, кг, не более: 0,35
Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-27
Измеритель иммитанса портативный ПрофКиП Е7-27 1шт
Короткие провода со штекерами и зажимами типа «крокодил» 2шт
5-ти проводной измерительный кабель с зажимами Кельвина 1шт
Пинцет-адаптер для SMD компонентов 1шт
Сетевой адаптер DC 12 В 1шт
Аккумулятор типа LH-200H7C, Ni-MH 1шт
Кабель USB 1шт
Руководство по эксплуатации 1экз
