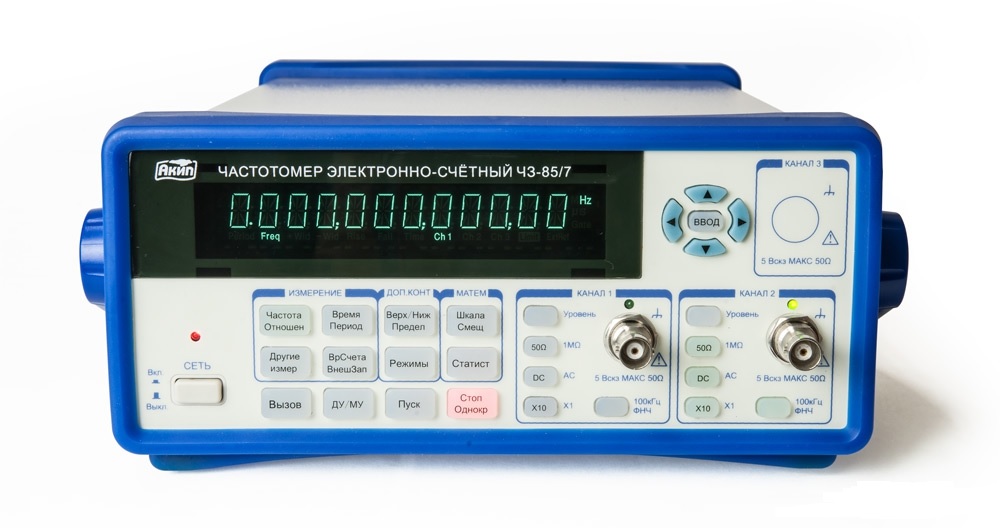

Ч3-85/7 — частотомер электронно-счетный

Ч3-85/7 — частотомер электронно-счетный
Ч3-85/7 — частотомер электронно-счетный
Ч3-85/7 — частотомер электронно-счетный
Артикул: 702094
Модель: Ч3-85/7
Гарантия: 12 мес.
Госреестр РФ: 75631-19
Поверка приобретается отдельно: 7710 Р
Бренд: АКИП
Цена:
143 143 Р
Доступен для заказа
Добавить к сравнению

Особенности частотомера электронно-счетного Ч3-85/7:

  • Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц);
  • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
  • Вольтметр напряжения постоянного смещения;
  • Стандартное число каналов (до 200 МГц): 2 изм. входа;
  • Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
  • Погрешность опорного источника: 2x10-7 /год, опции: 5x10-8 , 5x10-10;
  • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
  • Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
  • Память на 15 профилей настроек;
  • Максимальное разрешение индикатора: 12 разрядов;
  • Фильтр НЧ, вх. аттенюатор (1х, 10х);
  • Интерфейсы: USB (на задней панели) и RS-232, GPIB (опция).
Параметр Значение
Диапазон частот 1 мГц … 200 МГц
Период 5 нс … 1000 с
Разрешение однократное измерение - 150 пс
12 разрядов за 1 с при усреднении
Динамический диапазон 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс)
Связь по входу AC или DC (открытый или закрытый вход)
Вх. сопротивление 1 МОм/ 35 пФ или 50 Ом
Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц)
Диапазон частот 1 мГц … 200 МГц
Период 5 нс … 1000 с
Динамический диапазон 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс)
Вх. сопротивление 1 МОм/ 35 пФ или 50 Ом
Связь по входу AC или DC (открытый или закрытый вход)
Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц)
Диапазон частот Опция 1: 100 МГц … 3 ГГц; Опция 2: 200 МГц … 6,5 ГГц; Опция 3: 6,5 ГГц … 12,4 ГГц; Опция 4: 6,5 ГГц … 16 ГГц
Входное напряжение Опция 1: -27 дБм …+19 дБм; Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм; Опция 3: -18 дБм …+10 дБм;
Опция 4: 6,5 ГГц …12,4 ГГц ≤ -18 дБм…+10 Бм; 12,4 ГГц …16 ГГц ≤ -15 дБм…+10 дБм
Вх. сопротивление 50 Ом, (разъем тип N – розетка)
Связь по входу AC (закрытый вход)
Аттенюатор x1, x10 (измерение вх. напряжения и ослабл. уровня схемы запуска)
Защита по входу 50 Ом: 5 Вскз
1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз; Опция 4: +25 дБм
Диапазон измерений ±1,999 В пост./ ±19,99 Впост / Авто
Сопротивление входа 1 МОм
Погрешность измерения ±0,6 %*Uконечное
Врем. интервалы (кан. 1 и 2) 0 – 10000 с
Длит. импульса 10 нс ... 5000 с
Скважн. импульсов 1 … 99 %
Счет импульсов 0 … 1х1013
Фазовый сдвиг 0° … 360°
Отношен. частот Кан1/ Кан2
Тип ОГ Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8)
Стандарт частоты рубидиевый
FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
Интерфейс USB, RS-232 (GPIB - Опция 5)
Память 15 профилей настроек (запись/вызов)
Напряжение питания 100…240 В, 50 / 60 Гц;
Габаритные размеры 375 x 105 x 235 мм
Масса 4,2 кг
№ Наименование Количество
1 Частотомер электронно-счетный Ч3-85/7 1
2 Шнур питания 1
3 Кабель BNC 1
4 Руководство по эксплуатации 1
По запросу
По запросу
