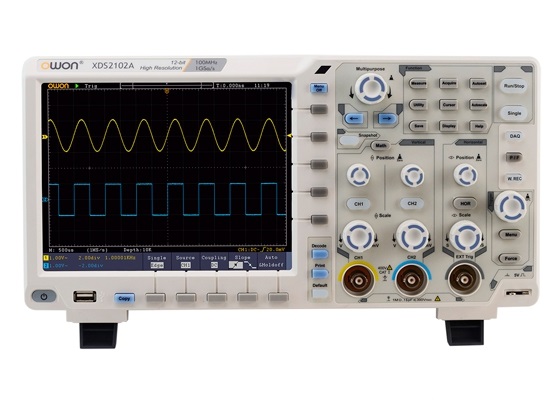

XDS2102A — осциллограф цифровой

XDS2102A — это цифровой, 2-х канальный, запоминающий осциллограф бюджетного ценового класса, с высоким разрешением встроенного АЦП в 12 бит и полосой пропускания в 100 МГц.

Встроенный 12-ти битный АЦП осциллографа XDS2102A повышает точность отображения формы входного сигнала в 16 раз, по отношению к приборам со стандартным восьми битным АЦП, которым оснащено большинство других моделей данного ценового класса.

Повышенная точность оцифровки аналоговых входных сигналов прибором XDS2102A позволяет отобразить даже самые малые импульсные помехи, действующие в короткие промежутки времени.

Осциллограф XDS2102A обладает значительной глубиной памяти, ультра широким динамическим диапазоном, превосходным коэффициентом захвата сигнала и всевозможными функциями запуска.

Особенности осциллографа цифрового XDS2102A:

• полоса пропускания: до 100 МГц;
• 12-ти битный АЦП высокого разрешения, более детальное восстановление формы сигнала;
• максимальная частота дискретизации в реальном времени: 1 Гвыб/сек;
• коэффициент захвата сигнала: 55 000 осциллограмм в секунду;
• функция записи в реальном времени с помощью аппаратного оборудования, функция воспроизведения, функция непрерывной записи, функция анализа;
• низкий уровень шума, диапазон коэффициента вертикального отклонения: 1 мВ/дел - 10 В/дел;
• максимальная глубина памяти: 20M (при работе 2-х каналов), 40М (при работе 1-го канала);
• 256 уровней яркости отображения сигнала;
• восьмидюймовый ЖК-дисплей c разрешением 800x600 пикселей;
• функция автоматической настройки отображения осциллограммы сигнала (Auto);
• до 16-ти видов запуска, включая запуск по сигналам с различным протоколом, встроенные функция декодирования сигналов последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!);
• автоматическое измерение 24 различных параметров входного сигнала, присутствует функция статистики измерений;
• функция осуществления различных математических операций с сигналами;
• порты в стандартной комплектации: USB Device, USB Host, LAN;
• поддержка USB-накопителей и PictBridge-совместимых принтеров;
• поддержка системы команд дистанционного управления SCPI и LabVIEW.
