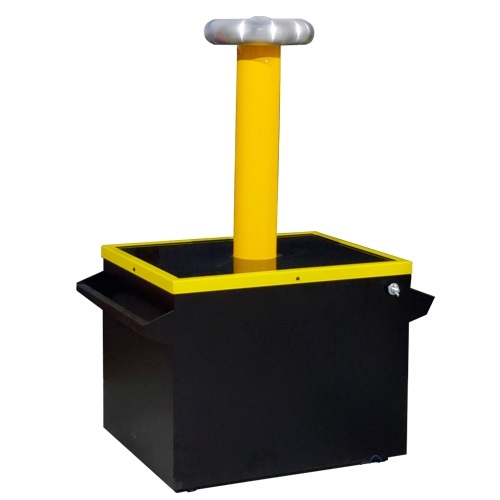

СКАТ-Т100 — блок высоковольтный (с измерительным отводом 1:1000)

СКАТ-Т100 — блок высоковольтный (с измерительным отводом 1:1000)
Артикул: ep-4446-27513
Модель: СКАТ-Т100
Гарантия: 12 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
306 000 Р
Доступен для заказа
Добавить к сравнению

Блок высоковольтный СКАТ-Т100 создан для получения высокого напряжения от 0 до 100 кВ переменного тока частотой 50 Гц.

Принцип действия устройства основан на том, что на первичную обмотку Блока высоковольтного подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Нижний конец вторичной обмотки должен быть заземлен напрямую, либо через миллиамперметр. Корпус Блока высоковольтного должен быть подключен к контуру заземления. Между отводом 1:1000 и нижним концом вторичной обмотки подсоединяется вольтметр. Испытуемая цепь должна быть заземлена и подключается к высоковольтному выводу блока, который расположен на его верхней крышке.

Параметр Значение
Напряжение холостого хода переменного тока частотой 50 Гц при напряжении первичной обмотки 200 В, не менее 100 кВ
Максимальное допустимое напряжение на выходе 100 кВ
Максимальный ток нагрузки, не менее 25,0 мА
Длина соединительного кабеля, не менее 2,5 м
Режим работы круглосуточный
Степень защиты IP22
Условия работы температура окружающего воздуха от -10 до +40 ºC и относительная влажность до 80% при температуре 25ºC
Средний срок службы, не менее 5 лет
Наименование Количество
1 Блок высоковольтный (с измерительным отводом 1:1000) СКАТ-Т100 1
2 Паспорт 1
